Sonraíocht theicniúil (Pictiúir le haghaidh tagartha amháin)

1, Taobh Aonair uncoiler hiodrálach
Feidhm	Is é feidhm an aonaid seo an coil stiall cruach iomlán a dhíchóimeáil agus na hamhábhair is gá a sholáthar don mheaisín foirmithe

Meáchan á Luchtú	uas. 8.0 Tonna/taobh
cinn cón	Ceann cóin aonair

Cineál struchtúir cónhead	meascán de sleamhnáin, sturdy, agus cobhsaí

Cineál a leathnú	Leathnú hiodrálach

Ábhar cinnirí cón	Fearsaid: 42CrMo, brionnú, faghartha foriomlán;
	Pláta stua: 45 # faghartha foriomlán
	Sleamhnán ding: 45 # cruach tempered
Cineál coscáin	Cineál aeroibrithe

Gléas blocála ábhar	Modh láimhe

2 、 lomadh agus Butt-táilleoir


Feidhm	Is é an fheidhm atá aige ná an ceann agus deireadh dhá stiallacha éagsúla a lomadh agus a ailíniú, páirteanna neamhrialta a ghearradh amach, agus dhá stiallacha a tháthú le chéile ionas gur féidir leis an líne oibriú go leanúnach

Cineál lomadh	lomadh hiodrálach, ábhar: Cr12MoV

Cineál clampála	Clampáil hiodrálach

Cineál táthú	Táthú uathoibríoch TIG

3.2 、 Carnán cothrománach
3.2 、 Carnán cothrománach
Feidhm	Úsáidtear é chun go leor stiallacha cruach a charnadh chun a chinntiú go ritheann an meaisín go leanúnach
Feidhm
Taobh amuigh méid	O.D. 5.0m
Mótar beathaithe	18.5 KW (mótar AC le rialáil luas minicíochta athraitheach)
Mótar stórála	22 KW (mótar AC le rialáil luas minicíochta athraitheach)
Luas bheathú	MAX200m/nim
Cumas stórála	500～1000m

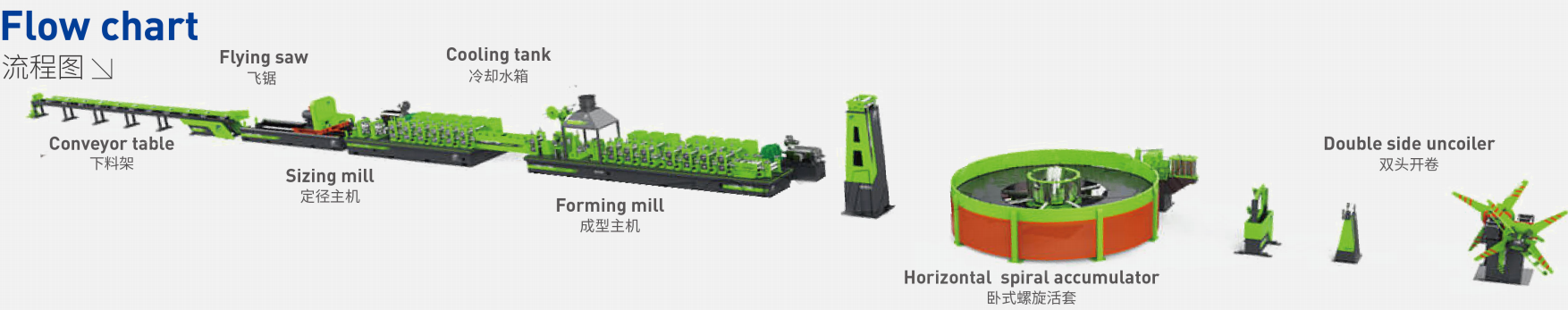

2. Foirmiú agus méid an phríomh-mheaisín (seachtar chun tosaigh agus cúig cinn sa chúl, leaba scoilte) Príomh-mheaisín
Socrú aonaid:
	Foirmiú:2 rollóirí ag leibhéalta → V→7 rollóirí ag leibhéalta → V→1 H→1 V→2 H→2 V→3H →3V→4 H→4 V(A)→4 V(B)→4 V(C)→5 H→5 V→6H→6 V→7 H→7V

	Easbhrúite treoraithe agus 2 nó 3 rollóir → Scríbhneoir → Snasú → Fuarú Uisce

	Méid: 1 V → 1 H → 2 V → 2 H → 3 V → 3 H → 4 V→ 4 H → 5 V → 5 H → 6V → 6 H → Tomhas luais → Díreachú 1→Díreach 2→ V

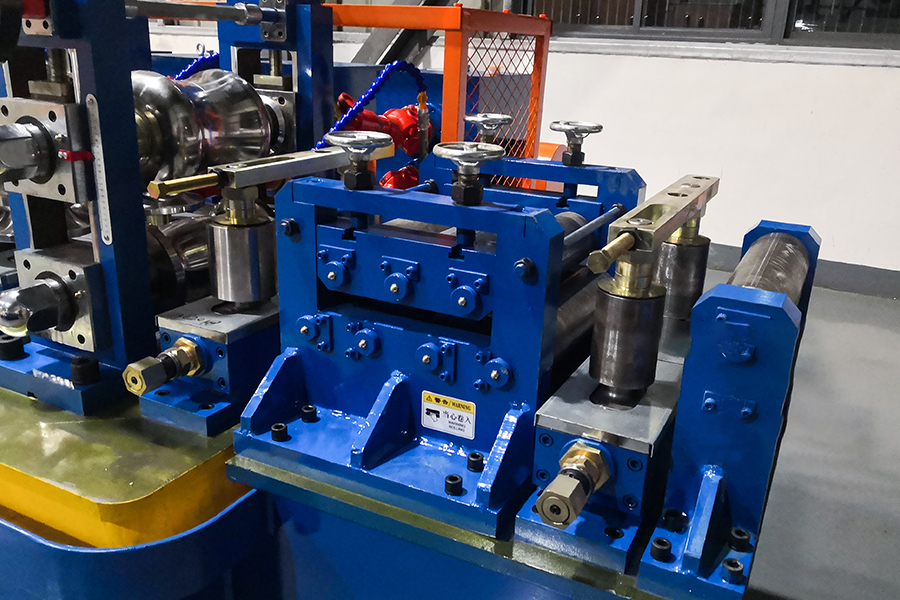

1 ） Gléas leibhéalta
Feidhm
	Le gléas leibhéalta 7-rolla chun dul isteach sa mheaisín foirmithe go seasta
Struchtúr
	1 rolla Frith-léim, 2 rolla Treoraithe ingearach, 7 rolla leibhéalta GCr15, dromchla cóireáil múchadh ard-minicíocht.

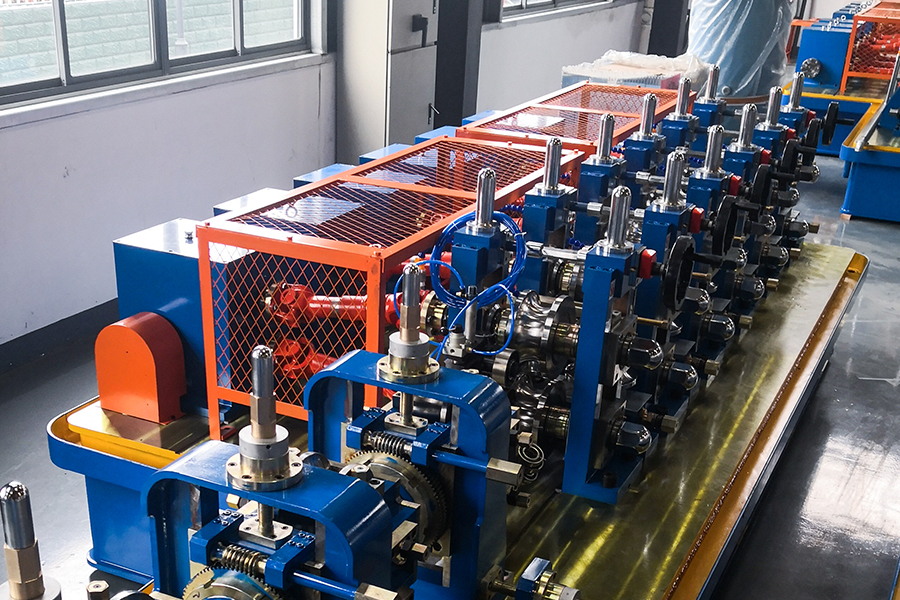

2 ） Meaisín foirmithe (cineál scoilte)

Feidhm	Féadann sé stiallacha cruach a bhrú isteach sna bearnaí feadáin trí rollaí a fhoirmiú, agus iad a sheoladh chuig an meaisín táthú.

Cineál foirmithe	Foirmiú “W”, Cineál poll ga dúbailte

Seastáin rolla cothrománach	7 seastán
Seastán rolla ingearach	9 seastán
Seastáin rolla cothrománach

Cainníocht	7 tacair
Struchtúr
Struchtúr	Fráma gantry colún dúbailte, leis an bhfráma deiridh oibriúcháin in ann athsholáthar rolla taobh
Ábhar na seastán cothrománach	Páirteanna cruach beachtas-teilgthe
Trastomhas seafta cothrománach	Φ80mm
Ábhar seafta cothrománach	42CrMo, HB260~290 normalaithe, múchadh ard-minicíochta dromchla HRC50~55
Ábhar seafta cothrománach	Múchadh Dromchla Tempering

Seastán rolla ingearach
Cainníocht	9 seastán
Struchtúr	Struchtúr maighdeog dúbailte, neartaithe agus daingnithe le plátaí tarraingthe. Tá an muileann rollta le chéile ar an seafta sorcóir trí imthacaí, rud a fhágann go bhfuil sé éasca na rollóirí a athrú.

Ábhar na seastáin ingearacha	QT400 Is cineál sliotán é an sleamhnán (cruinneas ard, gan damáiste go héasca)
Trastomhas seafta ingearach	Φ50mm
Ábhar seafta ingearach	40Cr, HB260~290 normalaithe, múchadh ard-minicíochta dromchla HRC50~55
	Múchadh Dromchla Tempering
Modh coigeartaithe sorcóir	Déantar lár agus suíomh an dá seafta sorcóir a choigeartú trí sleeve an scriú a choigeartú, agus is cnó copair é an cnó coigeartaithe; Déantar airde an sorcóir ingearach a mhionchoigeartú tríd an gcnó a choigeartú.

giarbhosca
Cainníocht	7 tacair
Ábhar bosca	QT400
Cineál tarchurtha	Tarchur fearas bevel bíseach
Ábhar fearas bevel bíseach
Ábhar fearas bevel bíseach	20CrMnTi Gaibhniú, cóireáil múchadh dromchla fiacail
Ábhar seafta fearas	40Cr, HB260~290 normalaithe, múchadh ard-minicíochta dromchla HRC50~55
Ábhar seafta fearas	Múchadh Dromchla Tempering

3) alt táthú
① Treoraithe
Feidhm	Treoraigh an seam táthú, coigeartaigh an V-uillinn táthú chun a chinntiú gur féidir an seam táthú a threorú i gceart isteach sa suíomh táthú sorcóir easbhrúite le linn táthú
Struchtúr	Cineál 2-rolla, inchoigeartaithe go cothrománach agus go hingearach, agus is féidir é a rothlú ar uillinn áirithe. Déantar coigeartuithe cothrománacha agus ingearacha ag baint úsáide as slata scriú, agus déantar coigeartuithe uainíochta fráma ag baint úsáide as giaranna worm.
Struchtúr
ábhar seafta	40Cr, HB260~290 normalaithe, múchadh ard-minicíochta dromchla HRC50~55
ábhar seafta	Múchadh Dromchla Tempering
② Gléas brú (Dhá nó Trí chineál sorcóir SQ)
Feidhm	Dúnfar an seam táthú
Struchtúr	Dhá nó trí rollóirí cineál SQ, Struchtúr maighdeog dúbailte, cheangail neartaithe le pláta tarraingthe
ábhar seafta	40Cr, HB260~290 normalaithe, múchadh ard-minicíochta dromchla HRC50~55
ábhar seafta	Múchadh Dromchla Tempering
③ Scraper
Feidhm	Bain úsáid as scian scraper chun an bead táthú seachtrach a bhaint, beidh seam táthú réidh agus soiléir.
Struchtúr	2 shraith de scríobairí; Is féidir an scraper a choigeartú suas, síos, agus go cothrománach, agus tá feidhm ardaithe tapa aige. Soláthraítear pailléad nó sorcóir faoi bhun an tsealbhóra lann.
④ Snasú
Feidhm	Píopaí cruach a chobhsú agus burrs seachtracha agus páirteanna míchothrom a chothromú
ábhar seafta	40Cr, HB260~290 normalaithe, múchadh ard-minicíochta dromchla HRC50~55Tempering Surface quenching
4) Umar fuaraithe
Feidhm	glac le cineál spraeála umar uisce chun a chinntiú go bhfuil an feadán bán fuaraithe go leor.
Feidhm
Struchtúr	Struchtúr táthaithe de chineál bosca, déantar an píopa uisce uachtarach i gcruth spraeála chun an píopa cruach a spraeáil agus a fhuarú.
Struchtúr

5) Meaisín sizing (6 chothrománach, 6 ingearach 2 shraith dhíreachú Tuircis)
Feidhm
Feidhm	Is é feidhm an fheiste cearnach brú ceithre rolla ná an píopa cruach cruinneas-chruthach a dhífhoirmiú ina phíobán spásála cearnach ar líne agus é a dhíreachú go garbh chun toisí geoiméadracha idéalach agus Maoile a bhaint amach.
① Seastán cothrománach	6 shraith, mar an gcéanna le meaisín a fhoirmiú
② Seastán rolla ingearach	6 shraith, mar an gcéanna le meaisín a fhoirmiú

3） Gléas dírithe 2 thacar de dhíreachú ceann Tuircis (Féach an ceann deireanach Tuircis thuas)
Cineál Gléas Straightening
	Tuircis - cinnirí, rothlú 360 °
Struchtúr
	2/4 - fráma rolla, le rollaí rollta a dháileadh ar an dromchla céanna, inchoigeartaithe go cothrománach agus go hingearach, agus in ann rothlú ag uillinn áirithe. Déantar coigeartuithe cothrománacha agus ingearacha ag baint úsáide as slata scriú, agus déantar coigeartuithe uainíochta fráma ag baint úsáide as giaranna worm.
Trastomhas seafta	Φ40mm
Ábhar seafta	40Cr, HB260~290 normalaithe, múchadh ard-minicíochta dromchla HRC50~55
	Múchadh Dromchla Tempering

6) Gléas príomh-tiomáinte
Bealach Céide
Bealach Céide	Mótar → laghdaitheoir → Giarbhosca → Seafta uilíocha → Seafta cothrománacha
Múnla mótair is mó, cumhacht	132KW Luas íseal Mótar DC ，2 tacair ；
laghdaitheoir	ZLY250 2 shraith ；
giarbhosca	Ag foirmiú cuid :7 tacair ； Sizing chuid :6 tacair

	Bosca tarchurtha fearas scáth bíseach, le cumas ualachiompartha ard, éifeachtacht tarchurtha ard, agus saol seirbhíse fada.
	Ábhar fearas scáth bíseach: 20CrMnTi, Múchadh Dromchla Tempering, Doimhneacht ciseal carburized 1.1 ~ 1.5 mm, cruas múchadh dromchla HRC55 ~ 60。

5 、 Sorcóir
Rollaigh	Ábhar: Cr12, Cruas cóireála teasa: HRC58-62. Cinntíonn gearradh sreang eochairbhealaigh agus meaisínithe CNC cruinneas cruth poll agus snasta dromchla oibre.
rolla easbhrúite	Ábhar ： H13 ， Cruas cóireála teasa: HRC50-53. Gearradh sreang eochairbhealaigh, deil CNC próifíl, agus snasta dromchla oibre.
Rollaigher pad	Ábhar ： 45# cruach.

6.1 、 Chonaic gearrtha te Is féidir le custaiméirí 6.1 nó 6.2 a roghnú
Struchtúr	PLC, Gnáth-ghearradh lann chonaic
（1） Trastomhas gearrtha uasta	Φ76mm (60*60)
（2） tiús gearrtha uasta	Δ3.5mm
（3） fad gearrtha agus cruinneas	L=3～8m,≤±3 mm
（4） cineál tiomána	Ardú agus ísliú sábh neomatach (an ceann chonaic méadaithe agus treisithe)
（5） méid an lann chonaic	Φ700mm × Φ80mm × 4.0/5.0mm
（6） mótair tiomána	Mótar AC 30 KW
（7） mótair gearrtha	Mótar AC 37 KW
（8） Clamp	Clamp Aeir

6.2 、 Chonaic gearradh fuar
Struchtúr	Rialú rialtóir tairiscint, cruach ardluais HSS / gearradh lann chonaic TCTAlloy
（ 1 ）, Trastomhas gearrtha uasta	Φ76mm
（ 2 ）, tiús ghearradh uasta	Δ3.5mm
（ 3 ）, fad gearrtha agus cruinneas	L=4～8m,≤±2 mm
（ 4 ）, cineál tiomáint	Mótar servo / scriú liathróid / treoir líneach
（ 5 ）, méid an lann chonaic	Φ450mm-HSS cruach ardluais
（ 6 ）, mótair tiomána	15 KW Yaskawa Servo mótair
（ 7 ）, mótair gearrtha	Mótar AC 18.5 KW
（ 8 ） Mótar beathaithe	2.9 KW Yaskawa Servo mótair
（ 9 ）, luas gearrtha	20-70 m/nim

7 、 tábla iompair
Feidhm
Feidhm	Is í an fheidhm ná dlús a chur le scaradh na bpíopaí cruach gearrtha go faid sheasta agus iad a iompar chuig an limistéar pacáistithe
Mótar tarchurtha	3 KW
Mótar tarchurtha	Mótar AC le rialáil luas minicíochta athraitheach
Cainníocht of feeding rollers	12 tacair
Fad	12 M

8 、 300KW Meaisín táthú ard-minicíochta
Réamhrá	Tá an trealamh iomlán á rialú ag córas PLC chun feidhmeanna cuimsitheacha rialaithe idirghlasála agus diagnóis locht a bhaint amach, agus déantar monatóireacht ar stádas oibriúcháin an trealaimh trí scáileán LCD

Comhdhéanamh	COMHAIRLE RECTIFIER
	COMHAIRLE INVERTER
	GLÉAS CÚRTHA
	TÁBLA OIBRIÚCHÁIN
	Claochladán
	Coigeartóir LUAIS DC

9 、 Meaisín spraeála since (rogha an chustaiméara)
Forbhreathnú	Dóitear an stua ag an dá cheann den sreang mar fhoinse teasa, rud a fhágann go bhfuil an sreang leá. Ag an am céanna, déanann aer comhbhrúite an sreang leáite a adamh isteach i braoiníní gáis, a dhéantar a spraeáil ansin ar ardluais ar dhromchla an phíosa oibre réamhchóireáilte. Foirm sciath iomlán.

Múnla meaisín	Raon táirgeachta	Raon tiús balla	Luas muilleoireachta	Cumhacht minicíocht ard
HG76	Φ25 ~ Φ90mm	δ1.5~4.0 mm	20~90	300KW
HG76	□20×20~70×70	□δ≤3.5mm	20~90	300KW

Mír	Paraiméadar	Nótaí
Treo beathaithe	Iontráil ar chlé nó ar dheis (ag brath ar leagan amach phróiseas ceardlainne an chustaiméara)	Os comhair an trealaimh, treo iontrála amhábhar

Cumhacht iomlán an trealaimh	Timpeall 720KW (Príomhmheaisín 264KW Ard-minicíocht300KW Meaisín cúnta 150KW)

Caighdeán voltas soláthair cumhachta	380V/50HZ; Córas ceithre-shreang trí phas	Comh-aireachta dáileadh ísealvoltais, cáblaí, féin-sholáthar do chustaiméirí

Limistéar trealaimh clúdaithe	L55-65M × W 4.5M	De réir leagan amach an trealaimh

Clúdaítear limistéar an mheaisín táthú ard-minicíochta	L6M × W 3M × H 2.8M

Soláthar uisce (athchúrsáilte)	Linn snámha fuaraithe amháin: 30m³; Sraith amháin de chaidéil ardbhrú. De rogha air sin, is féidir leis an soláthraí líníochtaí monarchan a sholáthar don cheannaitheoir, agus bunaithe ar na líníochtaí, plean leagan amach uiscebhealaigh a chruthú.	Soláthraíonn an custaiméir féin linn snámha uisce, caidéal uisce, córas pluiméireachta, agus túr fuaraithe

Soláthar aeir	Comhbhrúiteoir aeir: sraith amháin 1.6m³ do phíobán cruach coitianta; más gá píopa Galvanized 3.5m³	Soláthraíonn an custaiméir féin comhbhrúiteoir aeir, umar stórála aeir, agus píblíne

Trealamh ardaithe	Aercraen 5~10Tons: dhá thacar	Soláthraíonn an custaiméir féin
Gnáthchodanna inchaite	（1） Sceana scraper
	（2） lann chonaic
	（3） Fearrite
	（4） Corna ionduchtúcháin (feadán copair, feadán inslithe)

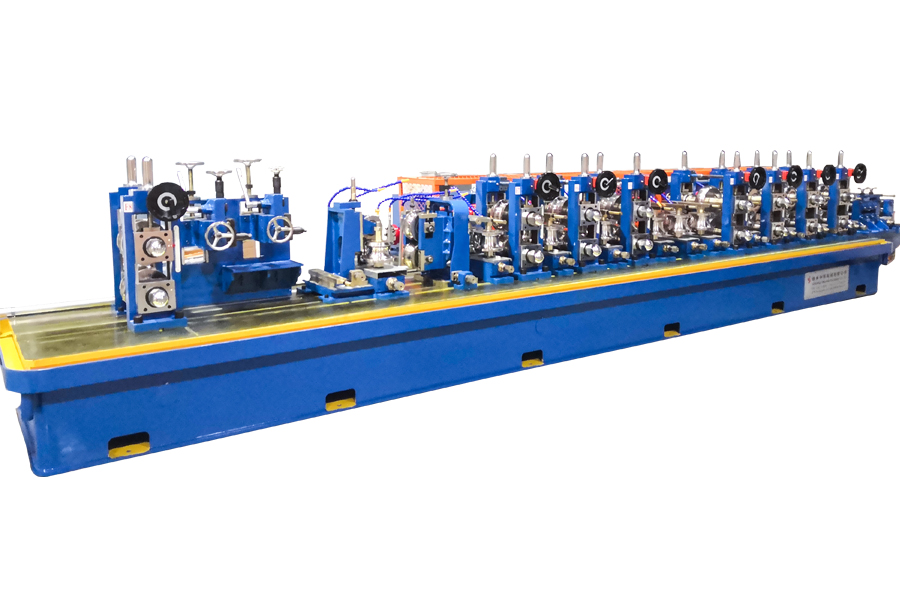

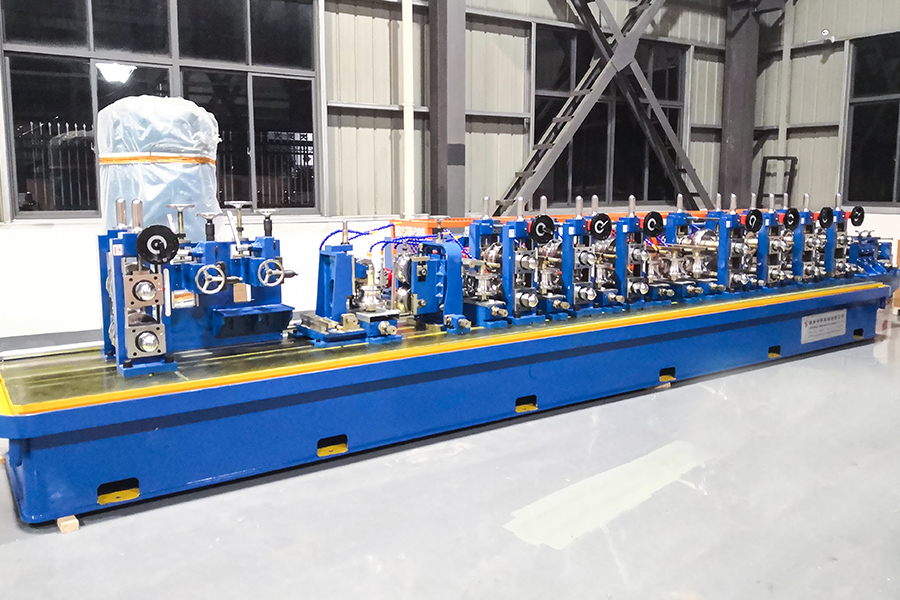

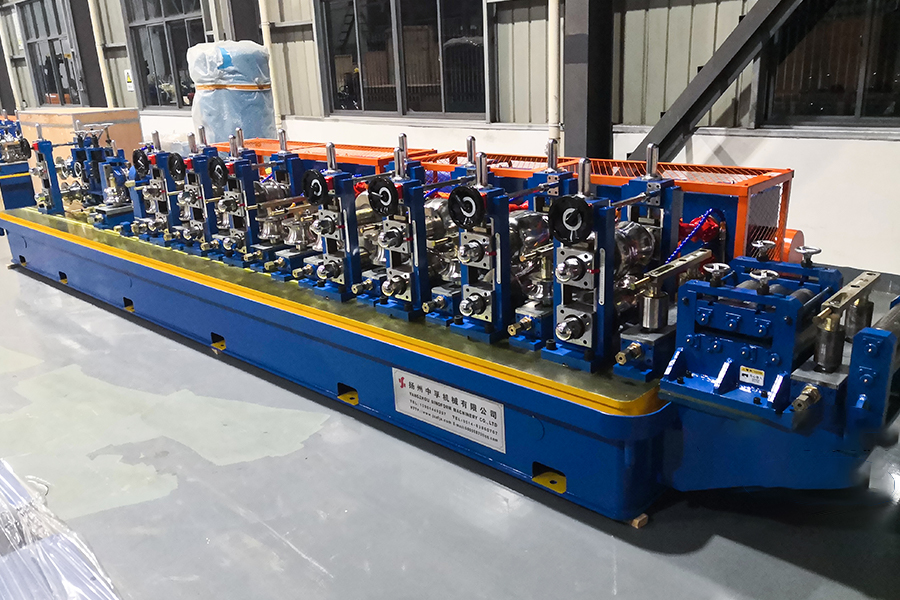

HG76 ERW líne muileann Tube
