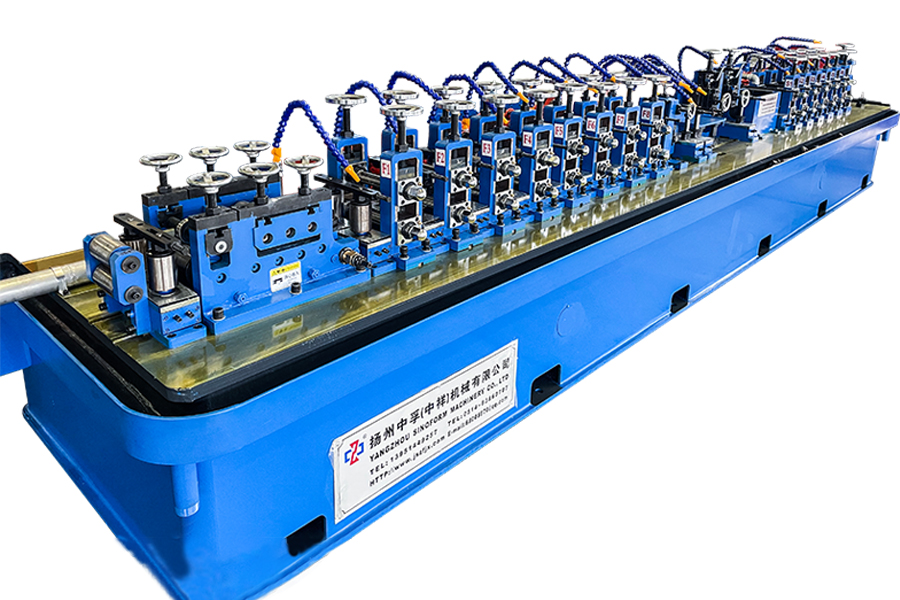

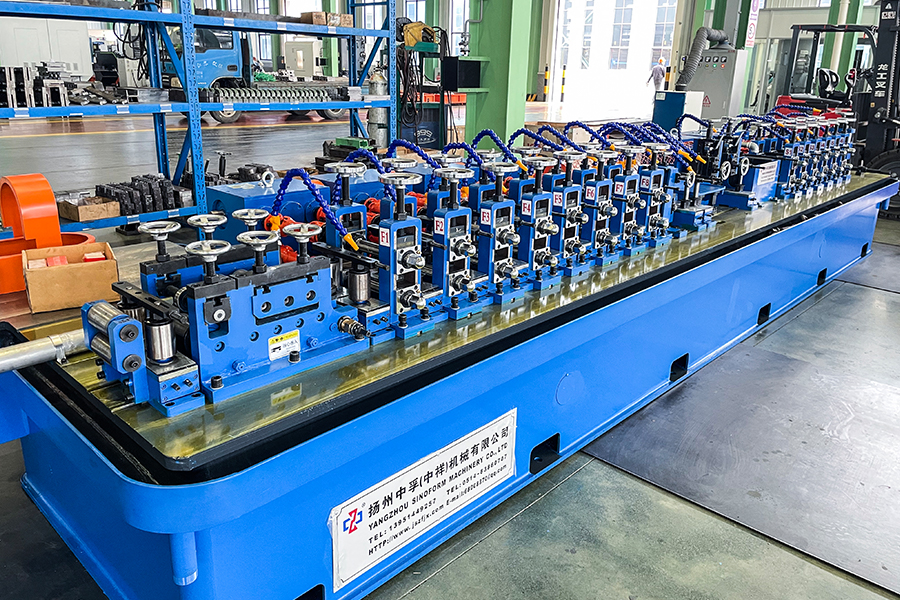

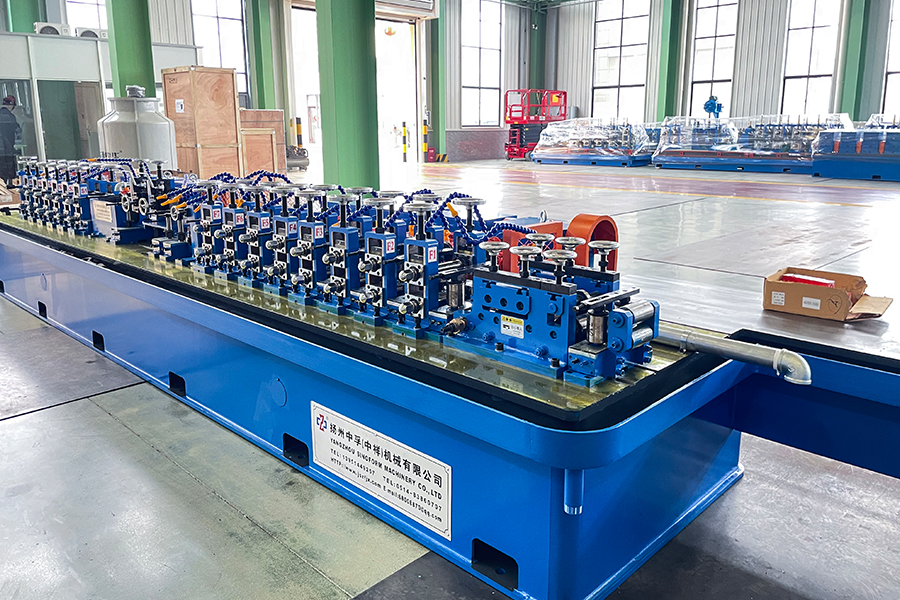

HG16 Meaisín Déanamh Píob Ard-Beachtais

An príomhfheidhmíocht theicniúil agus cur síos mionsonraithe ar an líne táirgeachta

Múnla meaisín Raon táirgeachta Raon tiús balla Luas muilleoireachta Cumhacht minicíocht ard
HG16 Φ8~Φ25 mm δ0.3~1.0 mm 20~120 100KW
□6×6~20×20 □δ≤0.8mm
Roimhe: HG25 Líne Muileann Tube HF Ard-Beachtais Ar Aghaidh: Sin alt eile

1. Riachtanais cheardlann

Mír Paraiméadar Nótaí
Treo beathaithe Iontráil ar chlé nó ar dheis (ag brath ar leagan amach phróiseas ceardlainne an chustaiméara) Os comhair an trealaimh, treo iontrála amhábhar
Cumhacht iomlán an trealaimh Timpeall 180KW (Príomhmheaisín 45KW Ard-minicíocht 100KW Meaisín cúnta 35KW)
Caighdeán voltas soláthair cumhachta 380V/50HZ; Córas ceithre-shreang trí phas Comh-aireachta dáileadh ísealvoltais, cáblaí, féin-sholáthar do chustaiméirí
Limistéar trealaimh clúdaithe L30-35M × W 4.5M De réir leagan amach an trealaimh
Clúdaítear limistéar an mheaisín táthú ard-minicíochta L6M × W 3M × H 2.8M
Soláthar uisce (athchúrsáilte) Linn snámha fuaraithe amháin: 20m³; Sraith amháin de chaidéil ardbhrú. De rogha air sin, is féidir leis an soláthraí líníochtaí monarchan a sholáthar don cheannaitheoir, agus bunaithe ar na líníochtaí, plean leagan amach uiscebhealaigh a chruthú. Soláthraíonn an custaiméir féin linn snámha uisce, caidéal uisce, córas pluiméireachta, agus túr fuaraithe
Soláthar aeir Comhbhrúiteoir aeir: sraith amháin 1.6m³ do phíobán cruach coitianta; más gá píopa Galvanized 3.5m³ Soláthraíonn an custaiméir féin comhbhrúiteoir aeir, umar stórála aeir, agus píblíne
Trealamh ardaithe Aercraen 5~10Tons: dhá thacar Soláthraíonn an custaiméir féin
Gnáthchodanna inchaite （1） Sceana scraper
（2） lann chonaic
（3） Fearrite
（4） Corna ionduchtúcháin (feadán copair, feadán inslithe)


Próiseas táirgthe

Amhábhar (stiall cruach) → díchoileáil → lomadh agus táthú deiridh → ábhar ag carnadh → leibhéalú neamhchumhachta → foirmiú muileann → táthú ard-minicíochta → burrs a bhaint lasmuigh den seam táthú → fuaraithe → sizing → dhíreachú garbh → gearradh fad seasta → feadán críochnú → pacáiste


Sonraíocht theicniúil (Pictiúir le haghaidh tagartha amháin)

1 、 Uncoiler hiodrálach taobh dúbailte
Feidhm Is é feidhm an aonaid seo an coil stiall cruach iomlán a dhíchóimeáil agus na hamhábhair is gá a sholáthar don mheaisín foirmithe
Meáchan á Luchtú uas. 1.5 Tona /
cinn cón Ceann cón dúbailte, rothlú uathoibríoch rialaithe iargúlta mótair hiodrálach, n agus athsholáthar ábhair
Cineál struchtúir cónhead meascán de shleamhnáin, sturdy agus cobhsaí
Cineál a leathnú Leathnú hiodrálach
Ábhar cinnirí cón Fearsaid: 42CrMo, brionnú, faghartha foriomlán;
Pláta stua: 45 # faghartha foriomlán
Sleamhnán ding: 45 # cruach tempered
Cineál coscáin Cineál aeroibrithe
Gléas blocála ábhar Modh láimhe

2 、 lomadh agus Butt-táilleoir

(Nóta: Ní féidir ach iad siúd a bhfuil tiús 0.5mm nó níos mó acu a úsáid)
Feidhm Is é an fheidhm atá aige ná an ceann agus deireadh dhá stiallacha éagsúla a lomadh agus a ailíniú, páirteanna neamhrialta a ghearradh amach, agus dhá stiallacha a tháthú le chéile ionas gur féidir leis an líne oibriú go leanúnach
Cineál lomadh lomadh aeroibrithe, ábhar: Cr12MoV
Cineál clampála Clampáil aeroibrithe
Cineál táthú Táthú uathoibríoch TIG

3.1 、 Ingearach - cineál Taisc (Is féidir an raon leithead a choigeartú go leictreach le slabhra)
Feidhm Úsáidtear é chun go leor stiallacha cruach a charnadh chun a chinntiú go ritheann an meaisín go leanúnach
Taobh amuigh méid Fad 5,5 m
Mótar beathaithe 4KW (mótar AC le rialáil luas minicíochta athraitheach)
Luas bheathú MAX 200m/nim
Cumas stórála 150～300m

3.2 、 Carnán cothrománach
(3.1 agus 3.2 le roghnú ag an gcustaiméir)
Feidhm Úsáidtear é chun go leor stiallacha cruach a charnadh chun a chinntiú go ritheann an meaisín go leanúnach
Taobh amuigh méid O.D. 3.0m
Mótar beathaithe 11 KW (mótar AC le rialáil luas minicíochta athraitheach)
Mótar stórála 15 KW (mótar AC le rialáil luas minicíochta athraitheach)
Luas bheathú MAX200m/nim

3 、 Meaisín foirmithe agus méide (ocht tosaigh, sé chúl, leaba dhílis)

Príomh-mheaisín

Socrú aonaid:

Foirmiú:2  rollóirí ag leibhéalta → V→7 rollóirí ag leibhéalta → V→1 H→1 V→2 H→2 V→3H →3V→4 H→4 V→5 H→5 V→6H→6 V→7 H→7V→8H→8V

Easbhrúite treoraithe agus 2 nó 3 rollóir → Scríbhneoir → Snasú → Fuarú Uisce

Méid: 1 V → 1 H → 2 V → 2 H → 3 V → 3 H → 4 V → 4 H → 5 V → 5 H → 6V → 6 H → Tomhas luais → Díreachú

1 ） Feiste beathú agus leibhéalta
Feidhm Déantar stiallacha cruach a dhíreachú agus a leacú chun a chinntiú go bhfuil siad dírithe agus díreach agus iad ag dul isteach sa chrios foirmithe.
le gléas leibhéalta 7 rolla chun dul isteach sa mheaisín foirmithe go seasta
Struchtúr
1roll Frith-léim, 2 rolla Treoraithe ingearach, 7 rolla leibhéalta

2 ） Meaisín foirmithe
Feidhm Féadann sé stiallacha cruach a bhrú isteach sna bearnaí feadáin trí rollaí a fhoirmiú, agus iad a sheoladh chuig an meaisín táthú,
Cineál foirmithe Foirm W déanta, Cineál poll ga dúbailte
Seastáin rolla cothrománach 8 seasann
Seastán rolla ingearach 8 seasann

Seastáin rolla cothrománach

Cainníocht

8 tacair

Struchtúr
Fráma gantry colún dúbailte, leis an bhfráma deiridh oibriúcháin in ann athsholáthar rolla taobh
Ábhar na seastán cothrománach Páirteanna cruach teilgthe beachtais
Trastomhas seafta cothrománach Φ36mm
Ábhar seafta cothrománach 42CrMo, HB260~290 normalaithe, múchadh ard-minicíochta dromchla HRC50~55
Múchadh Dromchla Tempering
Roghanna: Glacann an gléas Seastáin Cothrománach-rolla coigeartú sioncrónach fearas worm agus rialóir, is féidir a choigeartú go cruinn agus go sioncrónach airde an sleamhnáin ar an sorcóir cothrom, rud a chiallaíonn sé níos éasca agus níos cruinne a athrú méideanna éagsúla. (praghas breise)

Seastán rolla ingearach

Cainníocht

8 seasann

Struchtúr Struchtúr maighdeog dúbailte, neartaithe agus ceangailte le plátaí tarraingthe; Tá an muileann rollta le chéile ar an seafta sorcóir trí imthacaí, rud a fhágann go bhfuil sé éasca na rollóirí a athrú.
Ábhar na seastáin ingearacha QT400Is cineál sliotán é an sleamhnán (cruinneas ard, ní féidir damáiste a dhéanamh go héasca)
Trastomhas seafta ingearach Φ25mm
Ábhar seafta ingearach 40Cr, HB260~290 normalaithe, múchadh ard-minicíochta dromchla HRC50~55
Múchadh Dromchla Tempering
Modh coigeartaithe sorcóir
Déantar lár agus suíomh an dá seafta sorcóir a choigeartú trí sleeve an scriú a choigeartú, agus is cnó copair é an cnó coigeartaithe; Déantar airde an sorcóir ingearach a mhionchoigeartú tríd an gcnó a choigeartú.

giarbhosca
Cainníocht 4 tacair
Ábhar bosca QT400
Cineál tarchurtha Tarchur fearas bevel bíseach
Ábhar fearas bevel bíseach
20CrMnTi
Gaibhniú, cóireáil múchadh dromchla fiacail
Ábhar seafta fearas 40Cr, HB260~290 normalaithe, múchadh ard-minicíochta dromchla HRC50~55
Múchadh Dromchla Tempering

3) alt táthú
① Treoraithe
Feidhm Is é feidhm an aonaid seo ná an feadán bán a tharchur chuig an bhfeiste easbhrúite
Struchtúr Cineál 2-rolla, inchoigeartaithe go cothrománach agus go hingearach, agus is féidir é a rothlú ar uillinn áirithe. Déantar coigeartuithe cothrománacha agus ingearacha ag baint úsáide as slata scriú, agus déantar coigeartuithe uainíochta fráma ag baint úsáide as giaranna worm.
ábhar seafta 40Cr, HB260~290 normalaithe, múchadh ard-minicíochta dromchla HRC50~55
Múchadh Dromchla Tempering
② Gléas brú (Dhá nó Trí chineál sorcóir SQ)
Feidhm dúnfar an seam táthú
Struchtúr Cineál SQ dhá nó Trí rollóirí, Struchtúr maighdeog dúbailte, cheangail neartaithe le pláta tarraingthe
ábhar seafta 40Cr, HB260~290 normalaithe, múchadh ard-minicíochta dromchla HRC50~55
Múchadh Dromchla Tempering
③ Scraper
Feidhm bain úsáid as scian scraper chun an bead táthú seachtrach a bhaint, beidh seam táthú réidh agus soiléir.
Struchtúr

2 shraith de scríobairí; Is féidir an scraper a choigeartú suas, síos, agus go cothrománach, agus tá feidhm ardaithe tapa aige. Soláthraítear pailléad nó sorcóir faoi bhun an sealbhóir lann;

④ Snasú
Feidhm Píopaí cruach a chobhsú agus burrs seachtracha agus páirteanna míchothrom a chothromú
ábhar seafta 40Cr, HB260~290 normalaithe, múchadh ard-minicíochta dromchla HRC50~55Tempering Surface quenching
4) Umar fuaraithe
Feidhm glac le cineál spraeála umar uisce chun a chinntiú go bhfuil an feadán bán fuaraithe go leor.
Struchtúr Struchtúr táthaithe de chineál bosca, déantar an píopa uisce uachtarach i gcruth spraeála chun an píopa cruach a spraeáil agus a fhuarú.

5) Meaisín méide （ Sé árasán, sé ina seasamh 2 thacar de straightening Tuircis ）
Feidhm
Is é feidhm an fheiste cearnach brú ceithre rolla ná an píopa cruach cruinneas-chruthach a dhífhoirmiú ina phíobán spásála cearnach ar líne agus é a dhíreachú go garbh chun toisí geoiméadracha idéalach agus Maoile a bhaint amach.
① Seastán cothrománach 6 shraith, mar an gcéanna le meaisín a fhoirmiú
② Seastán rolla ingearach 6 shraith, mar an gcéanna le meaisín foirmithe

3） Gléas dírithe (Féach na cinn dheireanacha Tuircis thuas)
Cineál gléas Straightening
Tuircis - cinnirí, rothlú 360 °
Struchtúr
2/4 - fráma rolla, le rollaí rollta a dháileadh ar an dromchla céanna, inchoigeartaithe go cothrománach agus go hingearach, agus in ann rothlú ag uillinn áirithe. Déantar coigeartuithe cothrománacha agus ingearacha ag baint úsáide as slata scriú, agus déantar coigeartuithe uainíochta fráma ag baint úsáide as giaranna worm.
Trastomhas seafta Φ25mm
Ábhar seafta 40Cr, HB260~290 normalaithe, múchadh ard-minicíochta dromchla HRC50~55
Múchadh Dromchla Tempering

6) Gléas príomh-tiomáinte
Bealach Céide
Mótar → laghdaitheoir → Giarbhosca → Seafta uilíocha → Seafta cothrománacha
Múnla mótair is mó, cumhacht Mótar DC 45KW ， 1 leagtha ；
Laghdaitheoir ZLY160 ， 1 leagtha ；
giarbhosca Ag foirmiú cuid ： 4 leagthas ； Sizing chuid ： 3 tacair
Bosca tarchurtha fearas scáth bíseach, le cumas ualachiompartha ard, éifeachtacht tarchurtha ard, agus saol seirbhíse fada.

Ábhar fearas scáth bíseach: 20CrMnTi, Tempering Múchadh dromchla, Doimhneacht an chiseal carburraithe1.1 – 1.5mm, cruas múchadh dromchla HRC55～60。

5 、 Sorcóir
Rollaigh Ábhar ： Cr12 ， Cruas cóireála teasa: HRC58 - 62. Cinntíonn gearradh sreang Keyway agus meaisínithe CNC cruinneas cruth poll, agus snasta dromchla oibre.
rolla easbhrúite Ábhar ： H13 ， Cruas cóireála teasa: HRC50 - 53. Gearradh sreang eochairbhealaigh, deil CNC próifíl, snasta dromchla oibre.
Rollaigher pad Ábhar ： 45# cruach.

6.1 、 Chonaic gearrtha te
Struchtúr PLC, Gnáth-ghearradh lann chonaic
（1） Trastomhas gearrtha uasta Φ25mm
（2） tiús gearrtha uasta Δ 1.0 mm
（3） fad gearrtha agus cruinneas L=3～8m,≤±3 mm
（4） cineál tiomána Sábh neomatach (ceann sábha méadaithe agus treisithe)
（5） méid an lann chonaic Φ300mm × 50mm × 1.0/1.5mm
（6） mótair tiomána Mótar AC 15 KW
（7） mótair gearrtha Mótar AC 7.5 KW
（8） Clamp Clamp Aeir

6.2 、 Chonaic gearradh fuar
Struchtúr Gearradh rialaithe Servo
（ 1 ）, Trastomhas gearrtha uasta Φ25mm
（ 2 ）, tiús ghearradh uasta Δ1.0mm
（ 3 ）, fad gearrtha agus cruinneas L=4～8m,≤±2 mm
（ 4 ）, cineál tiomáint Mótar servo / scriú liathróid / treoir líneach
（ 5 ）, méid an lann chonaic Φ350mm-HSS cruach ardluais
（ 6 ）, mótair tiomána Mótar Servo 11 KW Yaskawa
（ 7 ）, mótair gearrtha Mótar AC 7.5 KW
（ 8 ） Mótar beathaithe 1.8 KW Yaskawa Servo mótair
（ 9 ）, luas gearrtha 20-120 m/nim



7 、 Tábla iompair
Feidhm
Is í an fheidhm ná dlús a chur le scaradh na bpíopaí cruach gearrtha go faid sheasta agus iad a iompar chuig an limistéar pacáistithe
Mótar tarchurtha 2.2 KW
Mótar AC le rialáil luas minicíochta athraitheach
Cainníocht of feeding rollers 9 tacair
Fad 9 M

8 、 150KW Meaisín táthú ard-minicíochta
Réamhrá Tá an trealamh iomlán á rialú ag córas PLC chun feidhmeanna cuimsitheacha rialaithe idirghlasála agus diagnóis locht a bhaint amach, agus déantar monatóireacht ar stádas oibriúcháin an trealaimh trí scáileán LCD
Comhdhéanamh COMHAIRLE RECTIFIER
COMHAIRLE INVERTER
GLÉAS CÚRTHA
TÁBLA OIBRIÚCHÁIN
Claochladán
Coigeartóir LUAIS DC

9 、 Meaisín spraeála since (rogha an chustaiméara)
Forbhreathnú Dóitear an stua ag an dá cheann den sreang mar fhoinse teasa, rud a fhágann go bhfuil an sreang leá.  Ag an am céanna, déanann aer comhbhrúite an sreang leáite a adamh isteach i braoiníní gáis, a dhéantar a spraeáil ansin ar ardluais ar dhromchla an phíosa oibre réamhchóireáilte.  Foirm sciath iomlán.
